Dvojramenné mechanizmy CTS
Kategorie mechanismu: 14 a 18 tun |
||||||||
Typ |
Zvedací |
Maximální |
Zvedací |
Zvedací |
Zvedací |
Zvedací |
Zvedací |
Hmotnost
|
CTS 140 |
14 |
28 |
14 |
- |
8,5 |
- |
14 |
2600 |
CTS 140 T |
14 |
28 |
14 |
10 |
8,5 |
7 |
14 |
2890 |
CTS 140 TI |
14 |
28 |
14 |
10 |
8,5 |
7 |
14 |
2860 |
CTS 180 |
22 |
28 |
22 |
- |
13 |
- |
22 |
3600 |
CTS 180 T |
22 |
28 |
22 |
14 |
13 |
9 |
22 |
3850 |
CTS 180 TI |
22 |
28 |
22 |
14 |
13 |
9 |
22 |
3800 |
CTS 180 TK |
18 |
28 |
19 |
13,5 |
11 |
8 |
18 |
3900 |

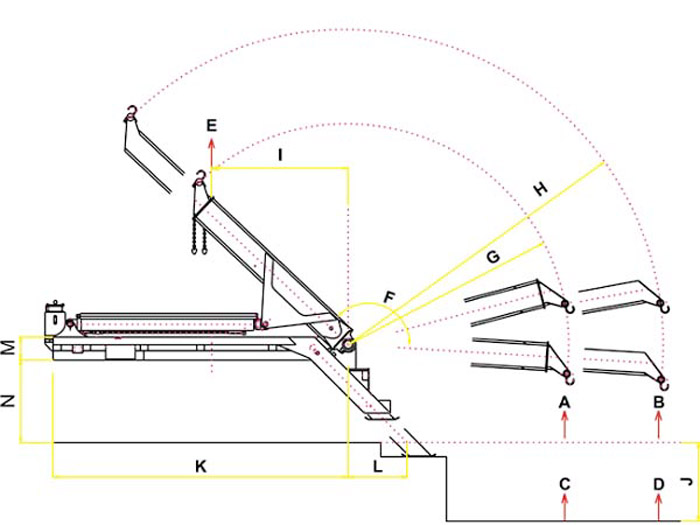

Úhel
|
Rozměr |
||||||||
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
CTS 140 |
136 |
2800 |
- |
1735 |
1000 |
3750 |
740 |
340 |
950 - 1100 |
CTS 140 T |
136 |
2800 |
4000 |
1735 |
1000 |
3750 |
740 |
340 |
950 - 1100 |
CTS 140 TI |
136 |
2800 |
4000 |
1735 |
1000 |
3750 |
740 |
340 |
950 - 1100 |
CTS 180 |
132 |
3098 |
- |
1900 |
1100 |
4200 |
1100 |
340 |
950 - 1100 |
CTS 180 T |
132 |
3098 |
4298 |
1900 |
1100 |
4200 |
1100 |
340 |
950 - 1100 |
CTS 180 TI |
132 |
3098 |
4298 |
1900 |
1100 |
4200 |
1100 |
340 |
950 - 1100 |
CTS 180 TK |
132 |
3098 |
4298 |
1900 |
1100 |
5800 |
1800 |
340 |
1380 |
Empattements préconisés: Gamme CTS 140 (mm): 3600 |
